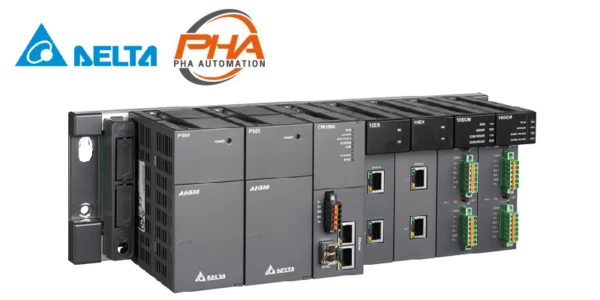

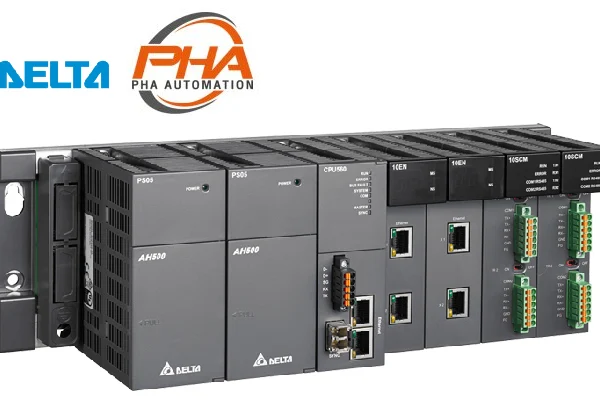

PLC AH series - Redundant CPU
DELTA PLC AH series – Redundant CPU
ข้อมูลทางเทคนิค | PLC AH series – Redundant CPU
| โมเดล | จุด อินพุต / เอาต์พุต (เฉพาะพื้นที่) |
ความจุโปรแกรม | การใช้งานข้อมูล D / L / B (*) |
ฟังก์ชันบล็อก | ส่วนขยายแบ็คแพลน | ความเร็วการประมวลผล LD (μs) |
การใช้พลังงาน (ภายใน) |
|---|---|---|---|---|---|---|---|
| AHCPU 500-RS2 | 768 | 32 k บรรทัด (128 KB) | 16 / 16 /512 k words | 128 | 0 | 0.1 | 2w |
| AHCPU 501-RS2 | 768 | 48 k บรรทัด (196 KB) | 24 / 24 / 512 k words | 512 | 0 | 0.02 | 2.9w |
| AHCPU 510-RS2 | 1,280 | 64 k บรรทัด (256KB) | 32 / 32 / 1,024 k words | 256 | 1 | 0.1 | 2w |
| AHCPU 511-RS2 | 1,280 | 96 k บรรทัด (384 KB) | 48 / 48 / 1,024 k words | 1,024 | 1 | 0.02 | 2.9w |
| AHCPU 520-RS2 | 2,304 | 128 k บรรทัด (512 KB) | 64 / 64 / 2,048 k words | 512 | 3 | 0.1 | 2w |
| AHCPU 521-RS2 | 2,304 | 192 k บรรทัด (768 KB) | 96 / 96 / 2,048 k words | 2,048 | 3 | 0.02 | 2.9w |
| AHCPU 530-RS2 | 4,352 | 256 k บรรทัด (1 MB) | 64 / 64 / 4,096 k words | 1,024 | 7 | 0.1 | 2w |
| AHCPU 531-RS2 | 4,352 | 384 k บรรทัด (1.5 MB) | 128 / 128 / 4,096 k words | 4096 | 7 | 0.02 | 2.9w |
| AHCPU 500-EN | 768 | 32 k บรรทัด (128 KB) | 16 / 16 / 512 k words | 128 | 0 | 0.1 | 2w |
| AHCPU 501-EN | 768 | 48 k บรรทัด (196 KB) | 24 / 24 / 512 k words | 512 | 0 | 0.02 | 2.9w |
| AHCPU 510-EN | 1,280 | 64 k บรรทัด (256 KB) | 32 / 32 / 1,024 k words | 256 | 1 | 0.1 | 2w |
| AHCPU 511-EN | 1,280 | 96 k บรรทัด (384 KB) | 48 / 48 / 1,024 k words | 1,024 | 1 | 0.02 | 2.9w |
| AHCPU 520-EN | 2,304 | 128 k บรรทัด (512 KB) | 64 / 64 /2,048 k words | 512 | 3 | 0.1 | 2w |
| AHCPU 521- EN/DNP (**) | 2,304 | 192 k บรรทัด (768 KB) | 96 / 96 / 2,048 k words | 2,048 | 3 | 0.02 | 2.9w |
| AHCPU 530-EN | 4,352 | 256 k บรรทัด (1 MB) | 64 / 64 / 4,096 k words | 1,024 | 7 | 0.1 | 2w |
| AHCPU 531-EN | 4,352 | 384 k บรรทัด (1.5 MB) | 128 / 128 / 4,096 k words | 4096 | 7 | 0.02 | 2.9w |
| AHCPU560-EN2 | 4,352 | 1 M บรรทัด (4 MB) | 256 /256 / 4,096 k words | 4,096 | 7 | 0.02 | 4.5w |
คุณสมบัติ | PLC AH series – Redundant CPU
Redundant CPU ใน AH series มีโครงสร้างสำรองที่เชื่อถือได้ ที่รวมโมดูลซิงโครนัส พอร์ต Ethernet และการสื่อสารแบบอนุกรม เพื่อรองรับการแข่งขันที่มากขึ้นสำหรับโซลูชันการควบคุม
Redundant Backplane หรือ Backplane สำรองของ AH series ให้แหล่งจ่ายไฟสำรองและมีการเชื่อมต่อการสื่อสารสำหรับโซลูชันการควบคุมที่สมบูรณ์
โครงสร้างระบบสำรอง
- Redundant CPU
- Redundant Main Backplane
- Redundant Power
- Redundant ext ports
- Ring Topology (โครงสร้างแบบวงแหวน)
การนำไปใช้งาน
- การก่อสร้างสาธารณะ
- การบำบัดน้ำ
- ระบบตรวจสอบสำหรับโรงงานขนาดใหญ่
ข้อมูลจำเพาะ | PLC AH series – Redundant CPU
| PLC AH series | Redundant CPU |
|---|---|
| ใช้ตัวประมวลผล | 32 bit |
| ความเร็วในการดำเนินตามคำสั่ง | LD 0.02µs |
| จำนวน I/O สูงสุด | DIO 4,352 จุด |
| AIO 544 จุด | |
| RIO ได้มากกว่า 100000 จุด | |
| ความจุโปรแกรม | สูงสุด 1M step (4 MB) |
| Data register (D+L) | 512 words |
| มี RS-232/485 การสื่อสาร Multi-modes port x1 (RS-232 : 115.2kbps / RS-485 : 921.6kbps) ในตัว | |
| มีพอร์ต Ethernet ในตัว (100 Mbps) | |
| มีช่อง SD การ์ดในตัว (สูงสุดที่ 32 GB) | |
| มีพิร์ต Mini USB ในตัว | |
| มีระบบ diagnosis ไฟบอกสถานะ และฟังก์ชั่นแก้ไขข้อบกพร่องออนไลน์ | |
| มีฟังก์ชันการแลกเปลี่ยนข้อมูลกับ PLC อัตโนมัติ | |
| Modbus RTU/ASCII, Modbus TCP | |
| EtherNet/IP | |
| 2048 timers และ counters | |
| แบตเตอรี่ | ไม่ต้องใช้ |
เลือกรุ่นสินค้า | PLC AH series – Redundant CPU
ตัวอย่าง: AHCPU 500-RS2, AHCPU 500-EN
วิธีการเลือก: AH(1) CPU(2) 5(3) 0(4) 0(5) – [](6)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | AH | DELTA PLC AH series |
| (2) | การจำแนกประเภท | CPU | CPU Module |
| (3) | โมเดล | 5 | AH500 |
| (4) | ฟังก์ชัน | 0 | No Backplanes Module |
| 1 | 1 Backplanes Module | ||
| 2 | 3 Backplanes Module | ||
| 3 | 5 Backplanes Module | ||
| 6 | Redundant CPU | ||
| (5) | เวอร์ชัน | 0 | เวอร์ชัน |
| 1 | เวอร์ชัน | ||
| (6) | ขนิด | RS2 | 2 COM ports |
| EN | 1 COM and 1 Ethernet ports | ||
| EN2 | 1 COM and 2 Ethernet ports | ||
| DNP | 1 COM and 1 Ethernet ports support DNP3 |
