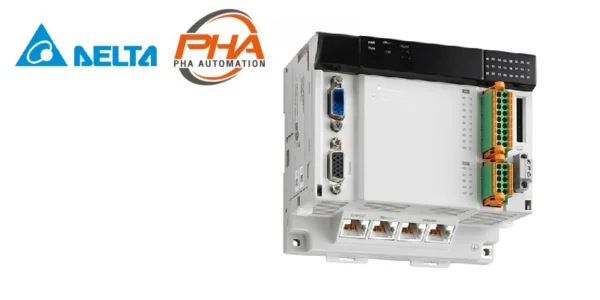

PLC - DVP-MC series
DELTA PLC – DVP-MC series
เลือกรุ่นสินค้า | PLC – DVP-MC series
ตัวอย่าง: DVP10MC11T, DVP15MC11T
วิธีการเลือก: DVP(1) [ ](2) MC(3) 11(4) T(5) [ ](6)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | I/O | – | – |
| (3) | โมเดล | ES / ES2 / ES3 | DVP-ES / ES2 / ES3 series PLC |
| EX / EX2 | DVP-EX / EX2 series PLC | ||
| SS / SS2 | DVP-SS / SS2 series PLC | ||
| SA / SA2 | DVP-SA / SA2 series PLC | ||
| SX / SX2 | DVP-SX / SX2 series PLC | ||
| SC | DVP-SC series PLC | ||
| SV | DVP-SV series PLC | ||
| SE | DVP-SE series PLC | ||
| PM | DVP-PM series PLC | ||
| MC | DVP-MC series PLC | ||
| EH | DVP-EH series PLC | ||
| EC | DVP-EC series PLC | ||
| (4) | แหล่งจ่ายไฟ | 00 | กระแสสลับ |
| 11 | กระแสตรง | ||
| (5) | ชนิดของเอาต์พุต | R | รีเลย์ |
| T | ทรานซิสเตอร์ | ||
| M | รวมสัญญาณที่แตกต่างกัน | ||
| S | ทรานซีสเตอร์ | ||
| RC | รีเลย์ + CANopen | ||
| TC | ทรานซิสเตอร์ + CANopen | ||
| RE | รีเลย์ + Ethernet | ||
| TE | ทรานซิสเตอร์ + Ethernet | ||
| (6) | เวอร์ชัน | – | – |
ข้อมูลทางเทคนิค | Digital I/O modules
| โมเดล | แหล่งจ่ายไฟ | อินพุต | เอาต์พุต | ชนิดของเอาต์พุต |
|---|---|---|---|---|
| DVP08HP11R | 24VDC | 4 | 4 | รีเลย์ |
| DVP08HP11T | 4 | 4 | ทรานซิสเตอร์ | |
| DVP08HN11R | – | 8 | รีเลย์ | |
| DVP08HN11T | – | 8 | ทรานซิสเตอร์ | |
| DVP08HM11N | 8 | – | – | |
| DVP16HP11R | 8 | 8 | รีเลย์ | |
| DVP16HP11T | 8 | 8 | ทรานซิสเตอร์ | |
| DVP16HM11N | 16 | – | – | |
| DVP32HM11N | 32 | – | – | |
| DVP32HN00R | 100-240VAC | – | 32 | รีเลย์ |
| DVP32HN00T | – | 32 | ทรานซิสเตอร์ | |
| DVP32HP00R | 16 | 16 | รีเลย์ | |
| DVP32HP00T | 16 | 16 | ทรานซิสเตอร์ | |
| DVP48HP00R | 24 | 24 | รีเลย์ | |
| DVP48HP00T | 24 | 24 | ทรานซิสเตอร์ |
ข้อมูลทางเทคนิค | PLC – DVP-MC series
| DVP-MC Series | ||||||
|---|---|---|---|---|---|---|
| โมเดล | แหล่งจ่ายไฟ | อินพุต | เอาต์พุต | แกนที่ควบคุม | รุ่น | โปรโตคอลการสื่อสาร |
| DVP10MC11T | 24VDC | 8 | 4 | 16 | DVP-MC Multi-axis Motion |
CANopen DS402 |
| DVP15MC11T | 16 | 8 | 24 | |||
| DVP15MC11T-06 | 16 | 8 | 6 | |||
| DVP50MC11T | 16 | 8 | 24 | EtherCAT | ||
| DVP50MC11T-06 | 16 | 8 | 6 | |||
คุณสมบัติ | PLC – DVP-MC series
- การควบคุมแกนจริงสูงสุด 24 แกน (virtual axis no.: 1 ~ 32 ไม่สามารถทำซ้ำกับหมายเลขแกนจริงได้)
- คำสั่งในการควบคุมการเคลื่อนไหวในตัว (รองรับ Jerk และ BufferMode) และใช้งานง่าย
- รองรับ encoder axis และ virtual axis
- คำสั่งในการควบคุมการเคลื่อนที่แบบแกนเดี่ยว: ความเร็ว, แรงบิด, homing และการตั้งค่าตำแหน่ง
- คำสั่งการใช้งาน: เกียร์อิเล็กทรอนิกส์, E-Cam และการตัดแบบหมุน
- G-code / แกนกลุ่ม: 8 แกน การแก้ไข เส้นตรง / แนวโค้ง / เกลียว
ข้อมูลจำเพาะ | PLC – DVP-MC series
| PLC DVP Motion CPU | DVP-MC series |
|---|---|
| การประมวลผล | ความแม่นยำสูง รองรับ LREAL (รูปแบบ Double-precision floating-point)ว |
| เวลาในการซิงโครไนซ์ | 24 แกนใน 1 มิลลิวินาที |
| ความจุโปรแกรม | 20 MB |
| ความจุข้อมูล | 20 MB |
| อินพุตความเร็ว | ความเร็ว 16 อินพุต |
| เอาต์พุต | ความเร็วสูง 8 เอาต์พุต |
| การทำงานของจุดลอยตัวความเร็วสูง 1 GHz | |
| 2 encoder interfaces ที่เพิ่มขึ้น | |
| 1 CANopen พอร์ตเป็น host หรือ slave | |
| 1 พอร์ต EtherCAT สำหรับการควบคุมการเคลื่อนไหว | |
