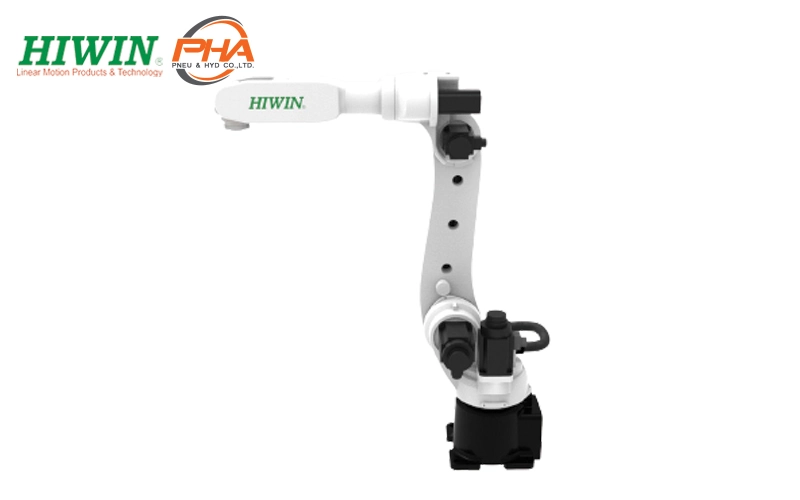

ข้อมูลทางเทคนิค | Articulated robot – RA620-1739
| HIWIN | Articulated robot – RA620-1739 | |
|---|---|---|
| ระดับอิสระ | 6 | |
| รับบรรทุกน้ำหนัก | 20 kg | |
| รับบรรทุกน้ำหนักสูงสุด | 23 kg | |
| ระยะเอื้อมสูงสุด | 2114 mm | |
| ระยะการทำงาน (deg) | J1 | ± 180 |
| J2 | ± 100 / – 135 | |
| J3 | ± 190 / – 80 | |
| J4 | ± 200 | |
| J5 | ± 135 | |
| J6 | ± 360 | |
| การทำซ้ำ | ± 0.06 | |
| รอบเวลา * | 0.9 s | |
| น้ำหนัก | 230 kg | |
| ระดับการป้องกัน | IP65 (ข้อมือ: IP65) | |
| การควบคุม | RCA620 | |
| ท่อลม | การเชื่อมต่อโซลินอยด์วาล์วแบบลมสามตัว | |
- * : อ้างอิงจากการเคลื่อนที่ไปมาในระยะแนวตั้ง 25 mm และระยะแนวนอน 300 mm
ขนาด | Articulated robot – RA620-1739
| HIWIN | Articulated robot – RA620-1739 |
|---|---|
| VA | 1439 |
| VB | 1739 |
| VC | 2114 |
| VD | 838 |
| VE | 438 |
| VF | 428 |
| VG | 805 |
| VH | R288 |
| VI | R819 |
| VJ | R906 |
| Unit: mm | |

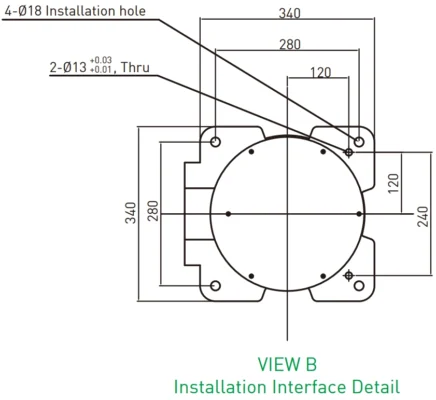

การติดตั้ง

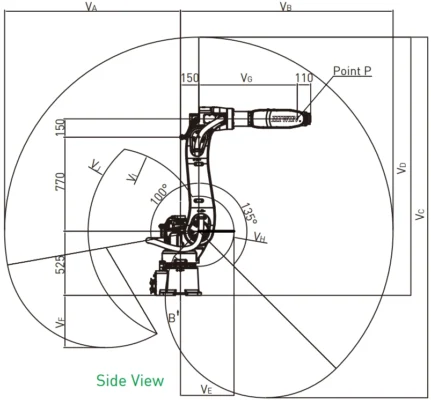

ด้านข้าง

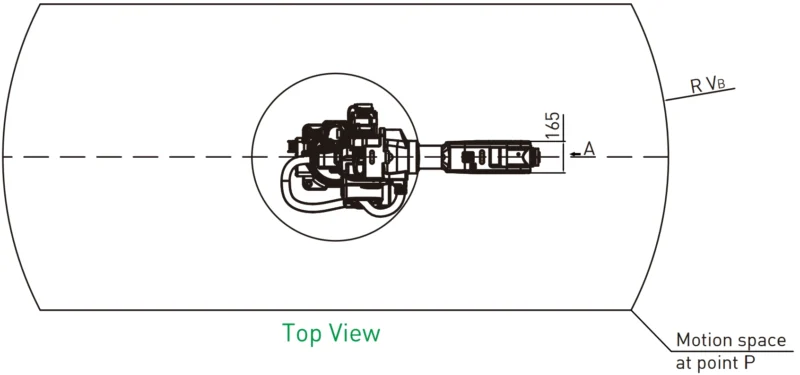

ด้านบน

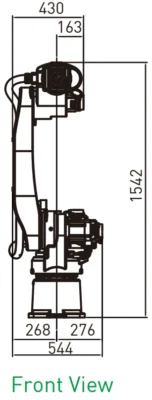

ด้านหน้า

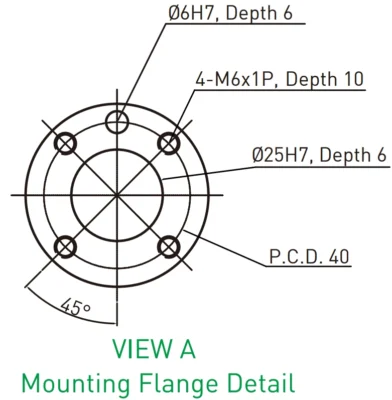

จุดเชื่อมต่อ
คุณสมบัติ | Articulated robot – RA620-1739
รับน้ำหนักร่วมกรีปเปอร์ ไม่เกิน 20 กิโลกรัม ระยะเอื้อมในแนวนอนไปได้ไกลสุด 1739 มิลลิเมตร และระยะเอื้อมในแนวตั้งไปได้ไกลสุด 2114 มิลลิเมตร การใช้งานหยิบจับ, ดูดชิ้นงานไปวาง, ตรวจสอบคุณภาพด้วยการติดกล้อง, หยิบเข้าเข้าเครื่อง และหยิบออกจากเครื่องจักร, ประกอบชิ้นงาน, หยิบบรรจุภัณฑ์
ติดต่อแผนก Robots ยี่ห้อ HIWIN
