กระบอกลม กระบอกสูบ Air Cylinder รุ่น JSI (JSI Series)
กระบอกลม กระบอกสูบรุ่นมาตรฐาน รุ่น JSI Series
กระบอกเทียมรุ่นยี่ห้ออื่นๆ รุ่น JSI (JSI Series) แบบ กระบอกโปรไฟล์
กระบอกลม กระบอกสูบ Air Cylinder รุ่น JSI (JSI Series) กระบอกลักษณะ โปรไฟล์ Profile Cylinder
- กระบอกลม รุ่น JSI มาตรฐาน: กระบอกลมทำงานสองทาง Double Acting Type
- กระบอกลม รุ่น JSID: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง Double Acting Type (Double Rod)

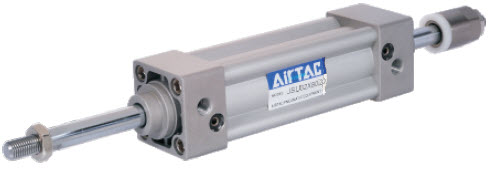

- กระบอกลม รุ่น JSIJ: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง แบบปรับระยะได้ Double Acting Type (Adjustable Stroke)
สัญลักษณ์ (Symbol) กระบอกลม กระบอกสูบ รุ่น JSI Series
| ชื่อรุ่น | รูปสัญลักษณ์ | คำอธิบาย |
|---|---|---|
กระบอกลม รุ่น JSI, JSI-S
|
 |
กระบอกลม รุ่น JSI มาตรฐาน: กระบอกลมทำงานสองทาง (Double Acting Type) |
 |
กระบอกลม รุ่น JSI-S: กระบอกลมทำงานสองทางแบบมีแม่เหล็ก | |
กระบอกลม รุ่น JSID, JSID-S
|
 |
กระบอกลม รุ่น JSID: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง (Double Acting Type Double Rod) |
 |
กระบอกลม รุ่น JSID-S: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้างแบบมีแม่เหล็ก | |
กระบอกลม รุ่น JSIJ, JSIJ-S
|
 |
กระบอกลม รุ่น JSIJ: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง แบบปรับระยะสโต็คได้ (Double Acting Type Adjustable Stroke) |
 |
กระบอกลม รุ่น JSIJ-S: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง แบบปรับระยะสโต็คได้แบบมีแม่เหล็ก |
| รุ่นสินค้า | ø* | ระยะชัก มม. |
เกลียว | ø แกน |
เกลียว ปลายแกน |
โหลด สูงสุด |
แรงดันใช้งาน (MPa) |
ชุดติดตั้ง | ชนิด กระบอก |
ปรับ ระยะชัก |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| กระบอก | แกน | ||||||||||
| JSI-32 | 32 | 25 ~ 500 | 1/8″ | 12 | M10X1.25 | 70 Kg | 0.1 ~ 0.9 | – LB – FA / FB – CA / CB – CR – TC – TC-M1 – TC-M1 |
– Y – I – U – F |
– SI – SIJ** – SID – SI-S*** |
– 10 มม. – 20 มม. – 30 มม. – 40 มม. – 50 มม. – 75 มม. – 100 มม. |
| JSI-40 | 40 | 25 ~ 800 | 1/4″ | 16 | M14X1.25 | 110 Kg | 0.1 ~ 0.9 | ||||
| JSI-50 | 50 | 25 ~ 1000 | 1/4″ | 20 | M18X1.5 | 170 Kg | 0.1 ~ 0.9 | ||||
| JSI-63 | 63 | 25 ~ 1000 | 3/8″ | 20 | M18X1.5 | 280 Kg | 0.1 ~ 0.9 | ||||
| JSI-80 | 80 | 25 ~ 1000 | 3/8″ | 25 | M22X1.5 | 450 Kg | 0.1 ~ 0.9 | ||||
| JSI-100 | 100 | 25 ~ 1000 | 1/2″ | 30 | M26X1.5 | 700 Kg | 0.1 ~ 0.9 | ||||
| JSI-125 | 125 | 25 ~ 1000 | 1/2″ | 32 | M27X2 | 1100 Kg | 0.1 ~ 0.9 | ||||
