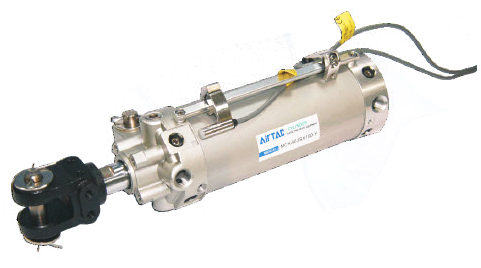

กระบอกลม รุ่น MCK (MCK Series)

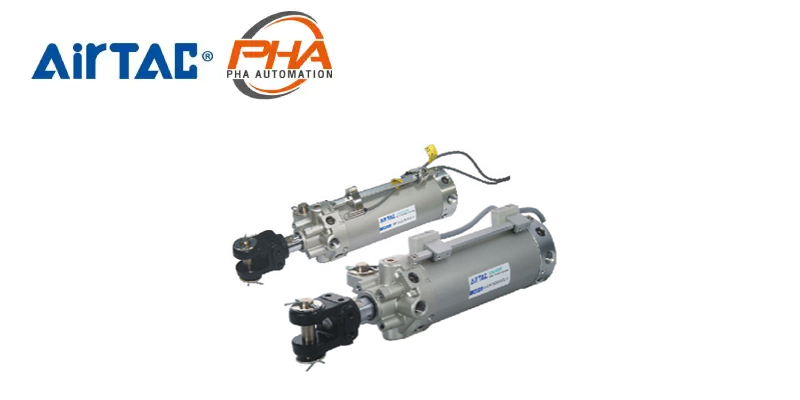

MCK Series กระบอกลมจับยึดจับชิ้นงาน Clamping Cylinder
สัญลักษณ์ (Symbol) กระบอกลม รุ่น MCK Series
| ชื่อรุ่น | รูปสัญลักษณ์ | คำอธิบาย |
|---|---|---|
| กระบอกลมแคลมป์ รุ่น MCK, MCK-S, MCK-HS
|
 |
กระบอกลม รุ่น MCK: กระบอกลมใช้กับเครื่องแคลมป์ตอกชิ้นงาน (Clamp Cylinder) |
 |
กระบอกลม รุ่น MCK-S: กระบอกลมใช้กับเครื่องแคลมป์ตอกชิ้นงานชนิดมีแม่เหล็ก |
คุณสมบัติกระบอกลม || รุ่น MCK Series
- Workshop applicable for auto welding.
- The front cover is installed with stainless steel dust rings solid and durable to resist the damages on the cylinder from dust and splashing welding spatter, which is more reliable than the cloth.
- In the field with strong magnetic field, magnet cylinders with stong power and strong magnetic induction switch shall be chosen.
- Gas admission inlet can be chosen from three sides; built-in buffer and speed limit adjustment.
- Many inductive switches are available.
| Bore size(mm) | 40 | 50 | 63 | 80 |
|---|---|---|---|---|
| Acting | Double acting type | |||
| Fluid | Air | |||
| Pressure range | 0.05˜ 1.0MPa(8 ˜145psi ) | |||
| Proof pressure | 1.5MPa(215psi) | |||
| Temperature | -20 ˜ 80 °C | |||
| Speed range | 50 ˜ 500 mm/s | |||
| Cushion type | variable cushion for covers | |||
| Speed controlled valve | Standard setting for covers | |||
| Lubrication | Not required | |||
| Installatsion type | Double hinged-supports | |||
| Port size (1) | 1/4″ | 3/8″ | ||
(1) PT thread, NPT thread and G thread are available.
