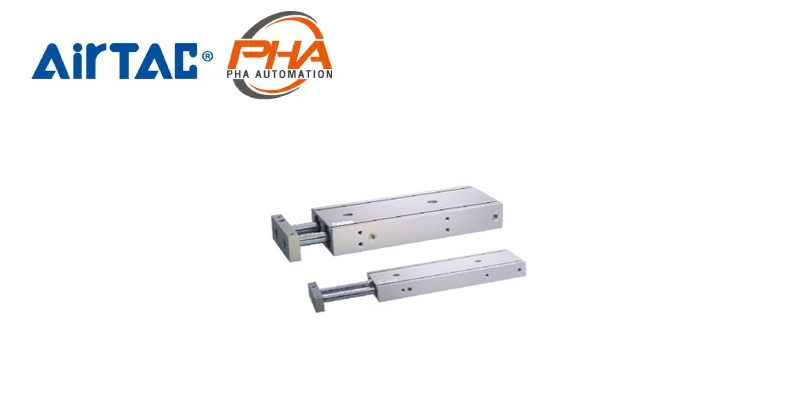

กระบอกลม รุ่น TR (TR Series)

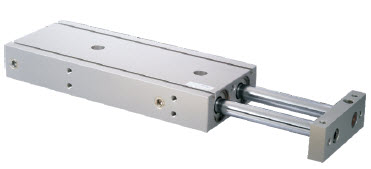

กระบอกลมรุ่น TR Series
กระบอกเทียบรุ่นยี่ห้ออื่นๆ รุ่น TR แบบ กระบอก 2 แกน
กระบอกลม รุ่น TR กระบอกลมแบบสองแกน (มาตรฐาน JIS) Twin-Rod Cylinder (JIS Standard)
สัญลักษณ์ (Symbol) กระบอกลม รุ่น TR Series
| ชื่อรุ่น | รูปสัญลักษณ์ | คำอธิบาย |
|---|---|---|
| กระบอกลม รุ่น TR
|
 |
กระบอกลม รุ่น TR: กระบอกลม ก้านสูบคู่ฝาแฝด ลูกสูบคู่มีแม่เหล็ก (Twin Rod Air Cylinder) |
- เทียบ SMC
| รุ่นสินค้า | ø* มม. |
ระยะชัก (มม.) |
ø แกน |
เกลียว ใช้งาน |
โหลด สูงสุด |
แรงดันที่ใช้ (Mpa) |
ปรับระยะชัก ขณะกลับ |
มุมแกนหมุน ที่รับได้ |
หมายเหตุ |
|---|---|---|---|---|---|---|---|---|---|
| TR-6 | 6 | 10 ~ 50 | 4 | M5X0.8 | 6 Kg | 0.15 ~ 0.7 | -5 ~ 0 มม. | ± 0.2° | – กระบอกรุ่น TR มีแม่เหล็กอยู่แล้ว |
| TR-10 | 10 | 10 ~ 100 | 6 | M5X0.8 | 10 Kg | 0.15 ~ 0.7 | -5 ~ 0 มม. | ± 0.15° | |
| TR-16 | 16 | 10 ~ 200 | 8 | M5X0.8 | 28 Kg | 0.15 ~ 0.7 | -5 ~ 0 มม. | ± 0.15° | |
| TR-20 | 20 | 10 ~ 200 | 10 | M5X0.8 | 40 Kg | 0.15 ~ 0.7 | -5 ~ 0 มม. | ± 0.15° | |
| TR-25 | 25 | 10 ~ 200 | 12 | 1/8″ | 68 Kg | 0.15 ~ 0.7 | -5 ~ 0 มม. | ± 0.1° | |
| TR-32 | 32 | 10 ~ 200 | 16 | 1/8″ | 110 Kg | 0.15 ~ 0.7s | -5 ~ 0 มม. | ± 0.1° |
