TOOTHED BELT AXES - ELCC
ELCC
- ตัวขับสายพานแบบทูธพร้อมไกด์บอลหมุนเวียน
- ความเร็วได้ 5 m/s
- อัตราเร่งได้สูงสุด 50m/s2
- รับโหลดได้ 100 kg
- ระยะชักได้มากถึง 2000 mm
- อายุการใช้งาน 5,000 km

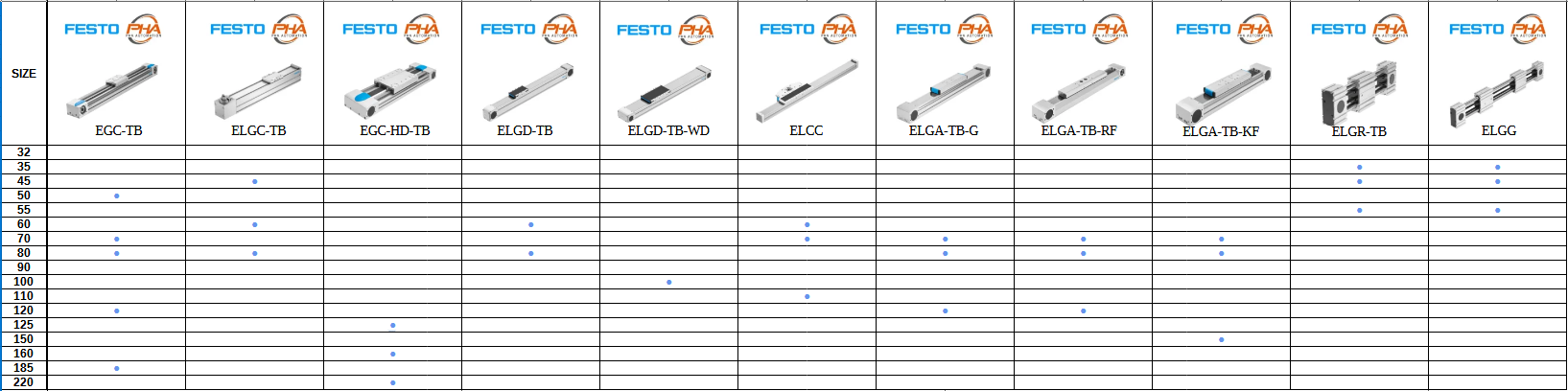

| SPEC | EGC-TB | ELGC-TB | EGC-HD-TB | ELGD-TB | ELGD-TB-WD | ELCC | ELGA-TB-G | ELGA-TB-RF | ELGA-TB-KF | ELGR-TB | ELGG | ||||||||||||
| ความแม่นยำ | ±0.08 | ±0.1 | ±0.08 | ±0.04 | ±0.04 | ±0.05 | ±0.08 | ±0.08 | ±0.08 | ±0.1 | ±0.1 | ||||||||||||
| โหลดที่รับได้ (N) | 650…15200 | 600…2700 | 3650…13000 | 2200…5600 | 2250 | 4100…20000 | 400…1600 | 500…2000 | 1850…11000 | 50…300 | 50…300 | ||||||||||||
| ความยาวสูงสุด (mm) | 50-8500 | 200-2000 | 50-5000 | 50-2850 | 50-2800 | 50-2000 | 50-8500 | 50-7400 | 50-8500 | 50-1500 | 50-1200 | ||||||||||||
| การป้องกัน | IP40 | IP40 | IP40 | IP40 | IP40 | IP20 | IP40 | IP40 | IP40 | IP20 | IP20 | ||||||||||||
| การกันฝุ่น | มีตัวเลือก | Class 7 ISO 14644-1 | มีตัวเลือก | – | – | – | – | – | – | – | – | ||||||||||||
| วัสดุโครงสร้าง | Anodised aluminium | Anodised aluminium alloy | Anodised aluminium alloy | Anodised aluminium alloy | Anodised aluminium alloy | Anodised aluminium alloy | Anodised aluminium alloy | Anodised aluminium alloy | Anodised aluminium alloy | Anodised aluminium alloy | Anodised aluminium alloy | ||||||||||||
| ระยะหลีด (mm) | 2,3,3,5,8 | 2,3 | 3,5,8 | 3,5 | 3 | 3,5,8 | 3,5 | 3,5 | 3,5,8 | 2,3 | 2,3 | ||||||||||||
| ความเร็วสูงสุด (m/s) | 5 | 1.5 | 5 | 3 | 3 | 5 | 5 | 10 | 5 | 3 | 3 |
ตัวอย่างการเลือกรุ่นมาตรฐาน
|
60 |
200 |
8082386 |
ELCC-TB-KF-60-200-0H-P0-CR |
|
300 |
8082387 |
ELCC-TB-KF-60-300-0H-P0-CR |
|
|
500 |
8082388 |
ELCC-TB-KF-60-500-0H-P0-CR |
|
|
600 |
8082389 |
ELCC-TB-KF-60-600-0H-P0-CR |
|
|
800 |
8082390 |
ELCC-TB-KF-60-800-0H-P0-CR |
|
|
1000 |
8082391 |
ELCC-TB-KF-60-1000-0H-P0-CR |
|
|
50 … 1000 |
8060571 |
ELCC-TB-KF-60- -* |
*กำหนดสเปคพิเศษด้วยตัวเอง
|
70
|
200 |
8082392 |
ELCC-TB-KF-70-200-0H-P0-CR |
|
300 |
8082393 |
ELCC-TB-KF-70-300-0H-P0-CR |
|
|
500 |
8082394 |
ELCC-TB-KF-70-500-0H-P0-CR |
|
|
600 |
8082395 |
ELCC-TB-KF-70-600-0H-P0-CR |
|
|
800 |
8082396 |
ELCC-TB-KF-70-800-0H-P0-CR |
|
|
1000 |
8082397 |
ELCC-TB-KF-70-1000-0H-P0-CR |
|
|
1200 |
8082398 |
ELCC-TB-KF-70-1200-0H-P0-CR |
|
|
50…1200 |
8060572 |
ELCC-TB-KF-70- – * |
*กำหนดสเปคพิเศษด้วยตัวเอง
|
90
|
200 |
8082399 |
ELCC-TB-KF-90-200-0H-P0-CR |
|
300 |
8082400 |
ELCC-TB-KF-90-300-0H-P0-CR |
|
|
500 |
8082401 |
ELCC-TB-KF-90-500-0H-P0-CR |
|
|
600 |
8082402 |
ELCC-TB-KF-90-600-0H-P0-CR |
|
|
800 |
8082403 |
ELCC-TB-KF-90-800-0H-P0-CR |
|
|
1000 |
8082404 |
ELCC-TB-KF-90-1000-0H-P0-CR |
|
|
1200 |
8082405 |
ELCC-TB-KF-90-1200-0H-P0-CR |
|
|
1500 |
8060406 |
ELCC-TB-KF-90-1200-0H-P0-CR |
|
|
1700 |
8082407 |
ELCC-TB-KF-90-1700-0H-P0-CR |
|
|
2000 |
8082408 |
ELCC-TB-KF-90-2000-0H-P0-CR |
|
|
50…2000 |
8060573 |
ELCC-TB-KF-90- -* |
*กำหนดสเปคพิเศษด้วยตัวเอง
|
110
|
200 |
8082409 |
ELCC-TB-KF-110-200-0H-P0-CR |
|
300 |
8082410 |
ELCC-TB-KF-110-300-0H-P0-CR |
|
|
500 |
8082411 |
ELCC-TB-KF-110-500-0H-P0-CR |
|
|
600 |
8082412 |
ELCC-TB-KF-110-600-0H-P0-CR |
|
|
800 |
8082413 |
ELCC-TB-KF-110-800-0H-P0-CR |
|
|
1000 |
8082414 |
ELCC-TB-KF-110-1000-0H-P0-CR |
|
|
1200 |
8082415 |
ELCC-TB-KF-110-1200-0H-P0-CR |
|
|
1500 |
8060416 |
ELCC-TB-KF-110-1200-0H-P0-CR |
|
|
1700 |
8082417 |
ELCC-TB-KF-110-1700-0H-P0-CR |
|
|
2000 |
8082418 |
ELCC-TB-KF-110-2000-0H-P0-CR |
|
|
50…2000 |
8060574 |
ELCC-TB-KF-110- -* |
*กำหนดสเปคพิเศษด้วยตัวเอง
